電源分配

技術詳細

主配電盤は三相400V/230Vで動作し、30mAの漏電遮断器と16Aから125Aの配線用遮断器を備えています。副配電盤（スパイダーボックス）は、通常63AのCEE入力から6つの16Aシュコ出力に分岐します。最新システムはデジタル負荷測定を統合し、アプリで監視可能です。ケーブル断面積は2.5mm²（16A）から35mm²（125A）までで、電圧降下は3%未満に抑えられています。

歴史と発展

プロフェッショナルな電力配分は、最初の映画スタジオとともに1920年代から発展しました。1960年にIECはCEEコネクタの国際規格を導入しました。1980年代には、交換可能なコンポーネントを備えたモジュラー配電システムが確立されました。2000年以降、デジタル負荷管理システムにより、正確な負荷配分と遠隔監視が可能になりました。2010年以降、LED技術は総電力消費量を最大70%削減しています。

映画での実用例

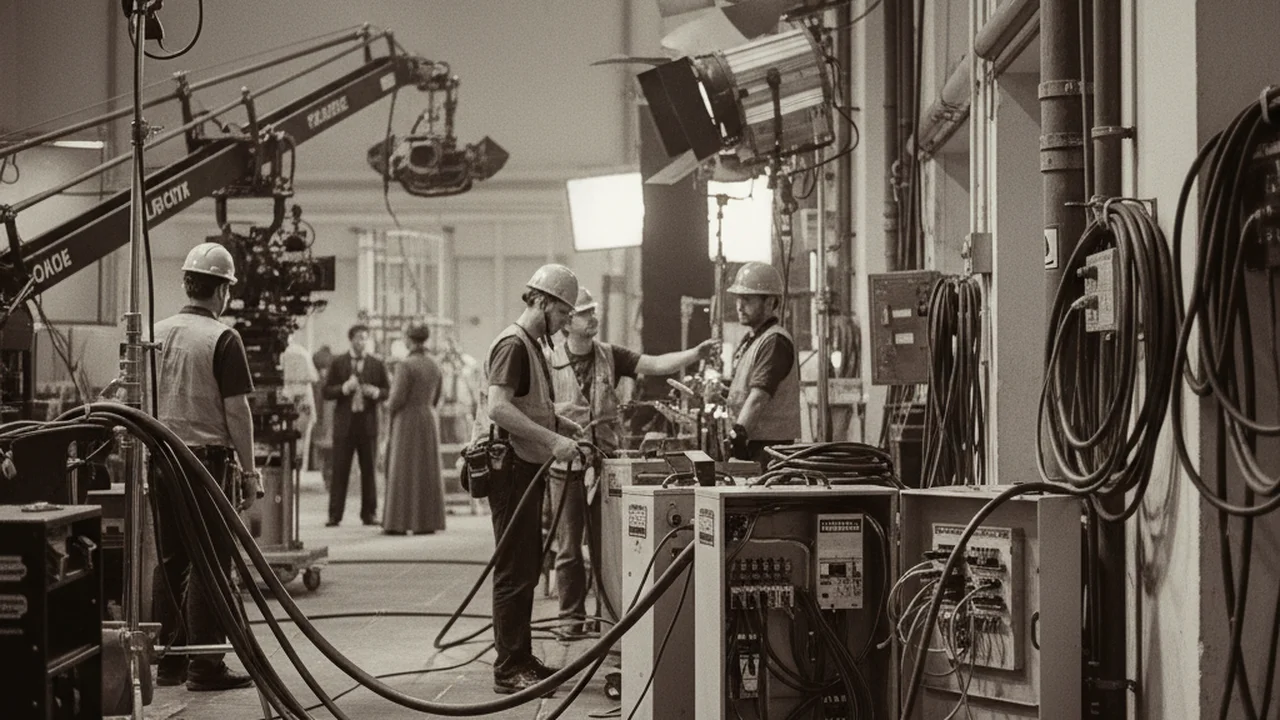

「ブレードランナー 2049」（2017年）では、撮影監督のロジャー・ディーキンスがLEDウォール設置のためにモジュラー式200A配電盤を使用しました。屋外ロケでは100～500kVAの発電機が必要ですが、スタジオプロダクションは最大1000Aのグリッド接続を利用します。典型的なセットアップ：125Aの主配電盤が4つの32A副配電盤に給電し、それぞれ8～12台のタングステン・フレネルライトを賄います。非常停止装置は30メートルごとに設置が義務付けられています。

比較と代替案

スタジオの常設設備では、DMX統合を備えた固定配線パッチパネルが使用されますが、移動セットでは柔軟なケーブルと配電システムが採用されます。バッテリー駆動のLEDパネルは、小規模セットアップでのケーブル敷設を不要にします。ハイブリッドソリューションは、商用電源とバッファバッテリーを組み合わせて、無停電供給を実現します。ワイヤレス給電システムは開発中ですが、数キロワットの出力しか達成していません。
