映画照明用可搬式大電流Cam-Lokコネクタシステム；400A、120/208V；ツイストロック機構により工具不要。
標準的なカム-lok システムは、400アンペア、120/208V または 240/415V 用に設計されており、コンタクトピンの直径は16mmです。ハウジングはガラス繊維強化ナイロン製で、IP44 の防沫保護等級を備えています。三相構成では4つのコンタクト（L1、L2、L3、N）を使用し、単相高電流バリアントでは3つのコンタクト（L、N、PE）を使用します。ケーブル接続は、最大120mm²の断面積に対応するねじ端子で行われます。socapex 互換システムのような特殊な構成では、19ピンのマルチコアケーブルを個別のカム-lok 出力に減らします。
カム-lok システムは、劇場プロダクションで可動式高電流接続の需要が高まった1960年代に舞台技術から発展しました。ハベル社は1967年にツイスト・ロック・システムで規格を確立し、これはすぐに映画業界に採用されました。ヨーロッパでは並行してCEEシステムが普及しましたが、北米ではカム-lok がモバイル映画照明の事実上の標準となりました。現代の開発では、LEDステータスインジケータと非接触電圧検出が統合されています。

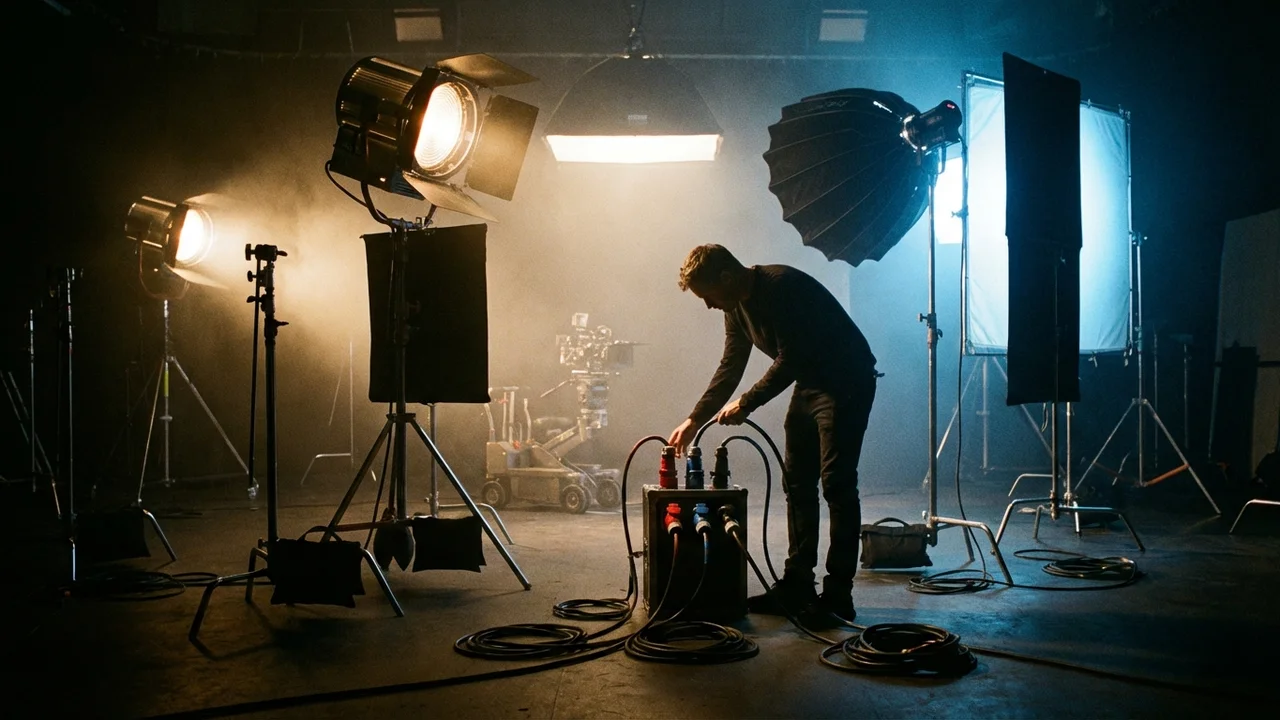

屋外撮影では、カム-lok ケーブルがジェネレーター車とメインディストリビューターを接続し、そこから個々の照明器具への電力供給が行われます。典型的なセットアップでは、ジェネレーターとディマーラックの間に100メートルのカム-lok ケーブルが使用されます。「ブレードランナー 2049」では、カム-lok の設置により、18kW HMIライトを異なるセットエリア間で迅速に再分配することが可能になりました。工具不要の接続は、ねじ込み式産業用コネクタと比較してセットアップ時間を大幅に短縮しますが、強い機械的負荷がかかると接続が外れる可能性があります。
カム-lok は、ねじ込みロックではなくクイックリリース機構によりCEEプラグと異なり、マルチコアの束ではなく単線配線によりsocapex システムと異なります。powerCON コネクタは、10アンペア未満の小型LEDパネルではカム-lok をますます置き換えていますが、true1 プラグは現代的な進化として、より優れた接触安全性を提供します。恒久的な設置では、電気技師は機械的安定性の高さからCEEプラグを好みますが、モバイルチームはリギングの速度のためにカム-lok を選択します。
Ich plane meine Lichtsetups immer um die verfügbaren Cam-Lok-Ausgänge des Generators herum, da jeder Anschluss maximal 63A liefert – das entspricht etwa einem 18kW HMI oder drei 6kW Tungsten-Fresnels. Bei komplexen Setups mit vielen Umbauten schätze ich die schnelle Umsteckbarkeit, muss aber darauf achten, dass niemand versehentlich über die Kabel stolpert und die Verbindungen löst.
Cam-Lok-Systeme geben mir die Flexibilität, spontan große Lichtquellen zu repositionieren, ohne auf Elektriker warten zu müssen – besonders wertvoll bei Tageslicht-Exteriors, wo ich schnell auf wechselnde Sonnenstände reagieren muss. Die hohe Stromkapazität ermöglicht mir den Einsatz von 12kW+ HMIs für dramatische Backlight-Effekte, die kleinere Systeme nicht liefern könnten.
Cam-Lok-Equipment kostet etwa 40% mehr als Standard-CEE-Technik, spart aber täglich 2-3 Stunden Rigger-Zeit durch den werkzeuglosen Anschluss – das amortisiert sich bereits ab der zweiten Drehtag. Bei internationalen Produktionen muss ich verschiedene Adapter vorhalten, da amerikanische und europäische Cam-Lok-Standards nicht kompatibel sind, was zusätzliche Logistikkosten von etwa 500€ pro Dreh bedeutet.
