Standardisierte Trägerstangen mit 19 mm Durchmesser, die als Schienensystem unterhalb der Kamera Mattebox, Follow-Focus und Zubehör aufnehmen.

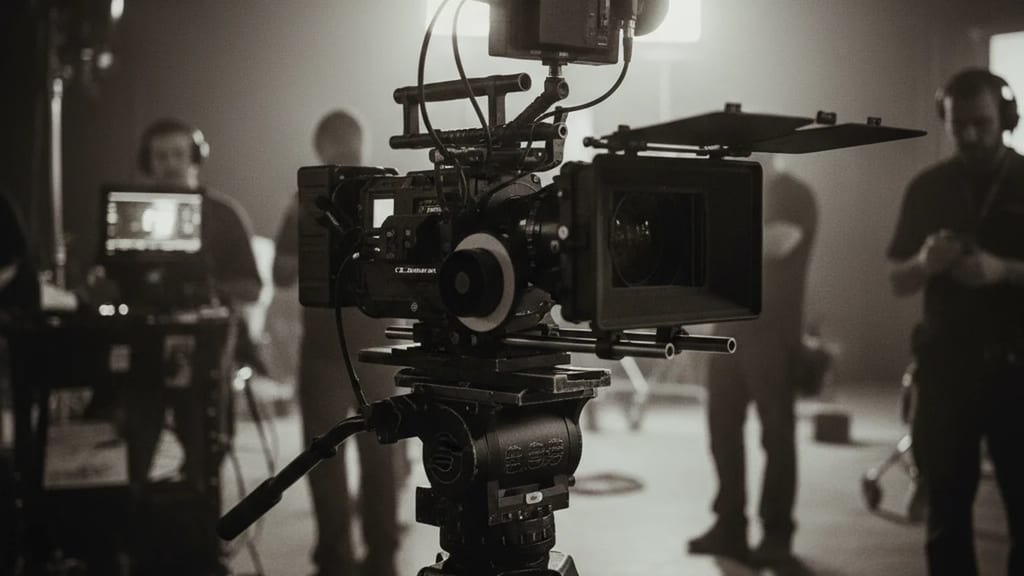

19mm Rods (deutsch auch „19er-Rods“ oder Iris-Rods) sind runde Trägerstangen aus Metall mit einem Außendurchmesser von 19 mm. Sie werden paarweise in eine Baseplate bzw. Bridgeplate unterhalb der Kamera eingesetzt und bilden ein standardisiertes Schienensystem, an dem optisches und mechanisches Zubehör befestigt wird – vor allem Mattebox, Follow-Focus, Objektivstützen sowie Halterungen für Monitore, Funkschärfe-Motoren und Akkus.
Das 19-mm-System gilt als der robustere von zwei verbreiteten Rod-Standards. Es ist im professionellen Cine-Bereich (Filmkameras wie ARRI Alexa, Sony Venice, RED) verbreitet und auf schwere Optiken und große Matteboxen ausgelegt. Der zweite, schlankere Standard sind 15-mm-Rods, die sich in zwei Varianten gliedern: 15 mm Lightweight (LWS) für leichte, schultergeführte und DSLR-/Spiegellos-Setups sowie 15 mm Studio.
Innerhalb des 19-mm-Standards („19mm Studio“) sind nicht nur der Durchmesser, sondern auch die Lage der Stangen relativ zur optischen Achse festgelegt, damit Zubehör verschiedener Hersteller zueinander passt.
| Standard | Rod-Durchmesser | Abstand Mitte-zu-Mitte | Höhe von der optischen Achse | Lage zur optischen Achse |
|---|---|---|---|---|
| 19 mm Studio | 19 mm | 104 mm | 120 mm | symmetrisch zentriert |
| 15 mm Studio | 15 mm | 100 mm | 118 mm | ca. 17,25 mm versetzt |
| 15 mm LWS (Lightweight) | 15 mm | 60 mm | 85 mm | zentriert zum Mount |
Im Unterschied zum 15-mm-Studio-System, das gegenüber der optischen Mitte leicht versetzt liegt, ist das 19-mm-System symmetrisch zur optischen Achse angeordnet. Die dickeren 19-mm-Stangen biegen sich weniger durch, wenn Zubehör weit nach vorne auskragt, und erlauben dadurch höhere Lasten.
Die Rods werden in die Baseplate gesteckt und mit Klemmen fixiert; ihre Länge wird je nach Aufbau gewählt – kurze Stangen für ein kompaktes Rig, lange für umfangreiche Mattebox- und Zubehör-Konfigurationen. Da der Abstand und die Höhe der Stangen genormt sind, lässt sich Zubehör unterschiedlicher Hersteller kombinieren, solange es für 19 mm ausgelegt ist.
Als Kameramann schätze ich 19mm-Rohre für ihre Vielseitigkeit und Zuverlässigkeit beim Bau individueller Kamera-Rigs. Sie ermöglichen mir, auch bei komplexen Aufnahmen mit schweren Objektiven eine stabile und ergonomische Kameraführung zu gewährleisten. Die schnelle Anpassbarkeit des Systems spart wertvolle Zeit bei Setup-Changes zwischen den Takes.
Aus Regisseurssicht ermöglichen 19mm-Rohre meinem Kamerateam die Flexibilität, die für spontane kreative Entscheidungen am Set notwendig ist. Wenn ich kurzfristig von einer Stativ- auf eine handheld-Aufnahme wechseln möchte, kann das Equipment schnell umkonfiguriert werden. Diese technische Flexibilität unterstützt meinen kreativen Workflow erheblich.
Die Investition in ein hochwertiges 19mm-Rod-System amortisiert sich durch die Universalität und Langlebigkeit des Standards. Da diese Komponenten kameraübergreifend einsetzbar sind, reduzieren sich unsere Equipmentkosten bei Produktionen mit verschiedenen Kameramodellen. Die Standardisierung vereinfacht auch die Logistik bei internationalen Co-Produktionen.
