LED Volume

Visão Geral

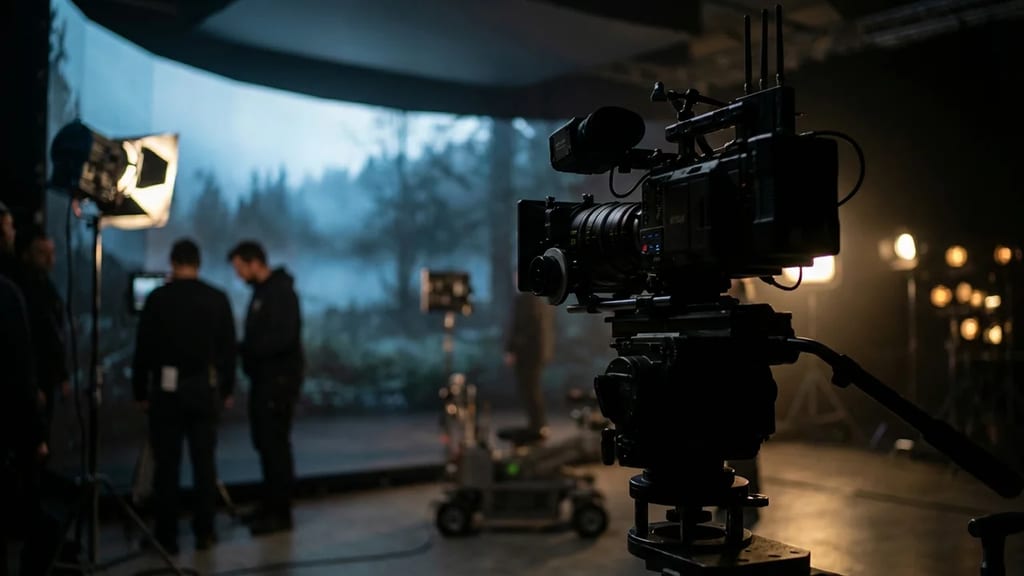

Um LED Volume (também chamado de "Volume" ou "Palco de Painel de LED") é um palco de filmagem cujas paredes – e muitas vezes o teto – são compostos por painéis de LED modulares de alta resolução. Em vez de um fundo verde, a parede exibe ambientes fotorrealistas renderizados em tempo real, que acompanham o movimento da câmera de forma perspectiva e correta através do rastreamento da câmera. O processo é chamado de ICVFX (Efeitos Visuais na Câmera): a imagem final – incluindo o fundo – é criada diretamente na câmera, não na pós-produção.

O conceito se tornou conhecido pela série do Disney+ The Mandalorian (StageCraft, Industrial Light & Magic). O Volume utilizado lá era uma parede de LED com cerca de 270 graus de circunferência e aproximadamente 6 m de altura, com um teto de LED adicional. Uma vantagem significativa em relação ao fundo verde é a iluminação interativa: a parede de LED projeta luz real, com cor e direção corretas, bem como reflexos (por exemplo, em olhos, verniz, vidro) sobre os atores e o cenário – a cena é, portanto, iluminada por seu próprio ambiente virtual.

Princípio de Funcionamento: Frustum Interno e Externo

A área da parede é dividida em duas regiões:

• Frustum Interno – a seção capturada pelo campo de visão da câmera. É renderizada com a mais alta qualidade e segue com precisão a posição da câmera, a distância focal e a direção do olhar através do rastreamento em tempo real, garantindo a paralaxe e a perspectiva corretas.
• Frustum Externo – a área restante da parede que não está diretamente na imagem. É renderizada com menor qualidade e serve principalmente como fonte de luz e superfície de reflexão.

Os conteúdos de fundo são geralmente criados em um motor de jogo (predominantemente Unreal Engine), reproduzidos por servidores de mídia e transmitidos para a parede através de processadores de LED. Para que a câmera, os processadores e o sistema de renderização funcionem juntos sem cintilação ou rasgos, todos os componentes devem ser sincronizados por Genlock.

Dados Técnicos Principais

Os valores a seguir são ordens de magnitude comuns na indústria; valores específicos dependem do fabricante (por exemplo, ROE Visual) e do processador (por exemplo, Brompton, Megapixel).

O Pixel Pitch (distância entre os centros de pixels adjacentes) determina o quão perto a câmera pode chegar da parede sem que pixels individuais ou um padrão de moiré se tornem visíveis: quanto mais fino o pitch, menor a distância mínima.

Uso no Set

O LED Volume transfere o esforço da pós-produção para a preparação: os mundos de fundo precisam estar prontos e operacionais no motor antes da filmagem. No set, além da equipe de câmera e iluminação, são necessários ofícios adicionais, incluindo uma equipe de Brain Bar/VP para operação do motor e calibração de rastreamento. Desafios típicos incluem moiré em distâncias de parede muito curtas ou aberturas desfavoráveis, correspondência de cores entre a luz da parede de LED e os refletores do set, e a estabilidade do rastreamento, da qual a paralaxe crível depende.
