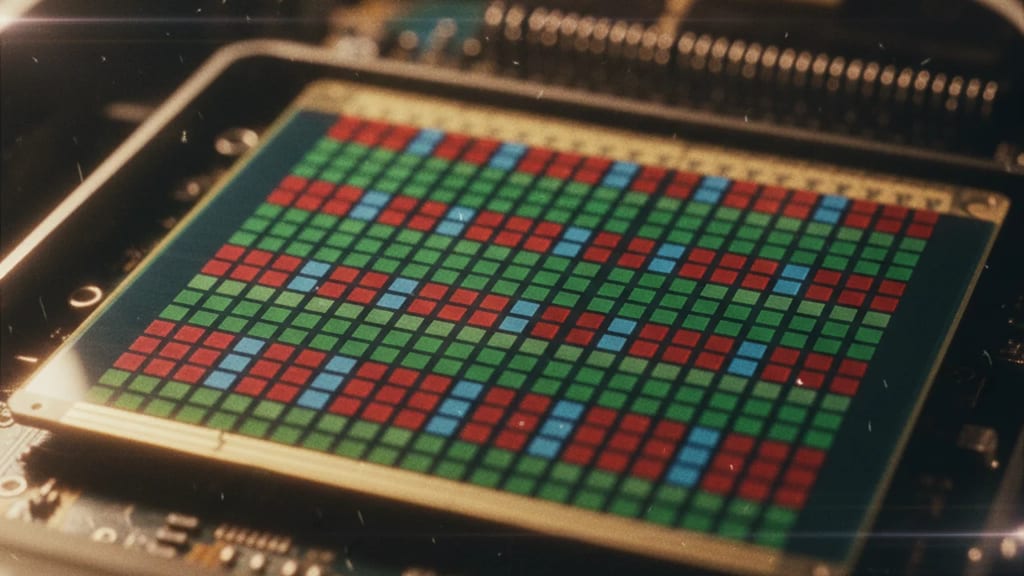

Array de filtros de cor em sensores digitais com padrão RGGB para captura de informações de cor.
O Padrão Bayer refere-se a uma disposição específica de filtros de cor em sensores de imagem digitais, onde filtros vermelhos, verdes e azuis são distribuídos em uma grade definida sobre os fotossítios individuais. A configuração clássica consiste em 50% de filtros verdes, 25% de filtros vermelhos e 25% de filtros azuis, onde cada grupo de 2x2 pixels contém dois filtros verdes (dispostos diagonalmente), um filtro vermelho e um filtro azul. Nomeado em homenagem ao engenheiro da Kodak, Bryce Bayer, que patenteou este método em 1976.
A distribuição padrão RGGB (Vermelho-Verde-Verde-Azul) é baseada na maior sensibilidade à luz do olho humano para luz verde a um comprimento de onda de 555 nanômetros. Sensores modernos utilizam o Padrão Bayer com tamanhos de pixel entre 1,4 μm (sensores de smartphone) e 8,4 μm (câmeras de cinema de ponta como a ARRI ALEXA LF). Variações incluem RGGB, BGGR, GRBG e GBRG, onde a disposição define a posição do primeiro pixel no canto superior esquerdo. Algoritmos de demosaicing interpolam um quadro RGB completo a partir dos dados brutos, utilizando métodos modernos como AHD (Adaptive Homogeneity-Directed) ou VNG (Variable Number of Gradients).
Bryce Bayer desenvolveu o padrão em 1974 na Eastman Kodak e obteve a patente americana 3.971.065 em 1976. Sua primeira aplicação comercial ocorreu em 1986 na DCS-100 da Kodak, uma Nikon F3 modificada. A Canon implementou o Padrão Bayer em 1995 na EOS DCS 3, a primeira câmera DSLR digital abaixo de $10.000. A RED expandiu o conceito para resolução 4K em 2007 com a RED ONE, enquanto a ARRI estabeleceu novos padrões para câmeras de cinema baseadas em Bayer em 2010 com a ALEXA.
Produções como "007 - Operação Skyfall" (2012, filmado com ARRI ALEXA) ou "Garota Exemplar" (2014, RED Epic Dragon) utilizam sensores Bayer para sua ciência de cores. O fluxo de trabalho requer gravação RAW em formatos como ARRIRAW ou R3D, seguido de debayering na pós-produção com softwares como DaVinci Resolve ou ARRI Color Tool. As vantagens incluem alta resolução por sensor e algoritmos de demosaicing estabelecidos. As desvantagens se manifestam em efeitos de moiré em padrões finos e na necessidade de interpolação computacionalmente intensiva.
Sensores Foveon (Sigma) utilizam empilhamento RGB vertical em vez de distribuição lateral de filtros, mas alcançam apenas valores ISO limitados. O Padrão X-Trans da Fujifilm varia o esquema Bayer clássico para redução de moiré. Sistemas de três chips, como os da Sony FX9 ou Panasonic Varicam, separam a luz por prismas em sensores RGB separados, evitando completamente o demosaicing, mas custam mais e requerem caixas maiores. Para trabalhos documentais com orçamento limitado, o Padrão Bayer domina devido às cadeias de processamento comprovadas.
Als DoP schätze ich die Vorhersagbarkeit des Bayer-Patterns beim Color Grading – ich weiß genau, wie sich Hauttöne oder Neonlicht verhalten werden. Bei kritischen Aufnahmen mit feinen Stoffen oder Architekturelementen teste ich vorab auf Moiré-Artefakte und passe gegebenenfalls die Schärfentiefe an. Die ARRI-Implementierung liefert mir konsistentere Ergebnisse als RED-Sensoren, besonders in den Mitteltönen.
Mich interessiert hauptsächlich, dass das Bayer-Pattern die Farbstimmung meiner Vision unterstützt – die natürliche Gewichtung von Grün hilft bei organischen, erdigen Looks. Bei stylisierten Projekten arbeite ich eng mit dem Coloristen zusammen, um die Demosaicing-Parameter bereits in der Vorproduktion zu definieren. Spontane Farbentscheidungen am Set sind durch die RAW-Aufzeichnung problemlos möglich.
Bayer-basierte Kameras reduzieren meine Ausrüstungskosten gegenüber Drei-Chip-Systemen erheblich und die etablierten Workflows minimieren Postproduktions-Risiken. Ich kalkuliere jedoch 15-20% mehr Speicherplatz für RAW-Material und entsprechend höhere Data-Management-Kosten. Die breite Verfügbarkeit von Bayer-Kameras erleichtert internationale Co-Produktionen mit einheitlichen technischen Standards.
