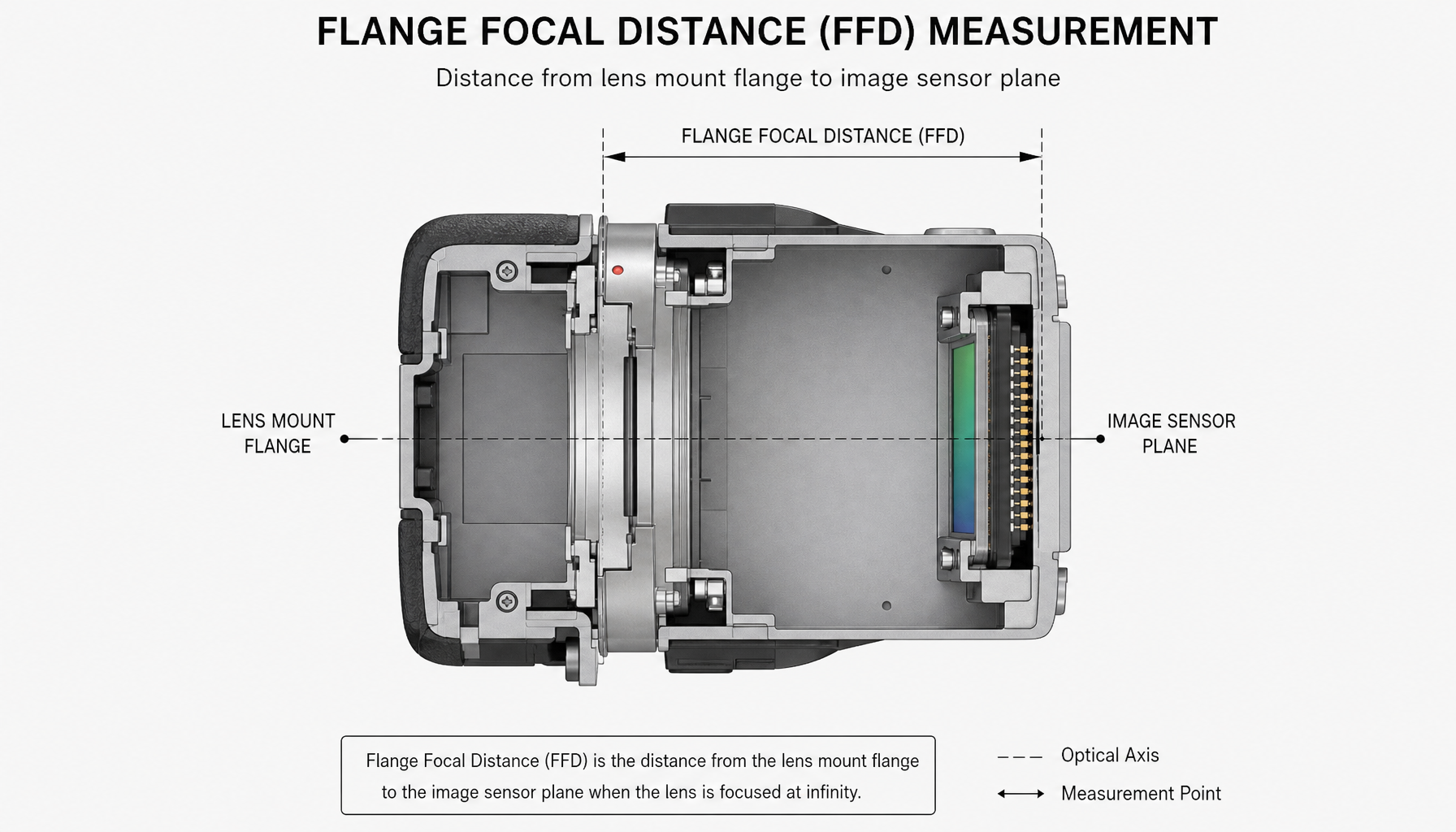

Distância entre o flange do mount da lente e o plano do sensor — deve ser precisa, ou a imagem não ficará nítida.
A distância de flange é a distância precisa entre a superfície de montagem da baioneta da lente e o plano do sensor. PL tem 52mm, LPL 62mm, EF 44mm, E-Mount 18mm. Se a medida estiver incorreta, a luz atingirá o sensor de forma oblíqua — um lado da imagem estará nítido, o outro não.
Foco Traseiro / Shimagem
As câmeras de cinema são regularmente "shimadas" — finas lâminas de metal entre a montagem e o corpo da câmera ajustam a distância de flange com precisão de centésimos de milímetro. Um assistente de câmera experiente pode fazer isso em um chart de teste em até 30 minutos.
Notícias
A discussão sobre distâncias de flange demonstra seu papel central em adaptadores de lentes. Câmeras RED utilizam propositalmente distâncias de flange muito curtas para poderem usar uma grande variedade de montagens de lentes (PL, EF, Leica) através de adaptadores. Em câmeras de grande formato, a distância de flange varia entre 99,8 e 116,9 mm, enquanto a montagem PL, apesar da mecânica padronizada, apresenta tolerâncias mínimas.
