フラッドレンズ

概要

Flood Lens（日本語：フラッドレンズ、拡散レンズ）とは、映画照明において、ランプの光線を広げて、シーンを広く均一に照らすことができる交換式または調整可能な光学系を指します。これは、光線を絞り込み狭めるスポットレンズの対義語です。この用語は特定のメーカーやランプモデルを指すのではなく、光学系のクラスまたはレンズシステム内の機能を表します。

フラッドレンズには2つの形態があります。固定式の交換レンズとして、ソケットに挿入またはねじ込み式（例：ETC Source Four PAR）のものと、LEDランプ用のレンズセットまたはアタッチメントシステムの一部（例：Litepanels Nanoptic Lens Set）として使用されるものです。一方、フレネルレンズやフォーカスコントロール可能なLEDスポットライトでは、フラッドポジションは交換レンズではなく、ランプとリフレクターをレンズに対して移動させることで実現されます。

レンズの等級とビームアングル

フラッド光学系は、通常、標準化された略語によって区別され、これらは（狭い/スポットから広い/フラッドまで）の配光特性を表します。広く使用されているETC Source Four PARでは、以下の交換レンズが一般的です。

ETC Source Four PARでは、Medium-Flood（MFL）レンズとWide-Flood（WFL）レンズのみが楕円形の光場を生成します。この楕円形のビームの正確な向きは、フレーム内でレンズを回転させることで調整できます。対照的に、より狭いレンズ（VNSP、NSP）とExtra-Wide-Floodレンズ（XWFL）は円形のビームを提供します。具体的な角度は、レンズセットとランプによって異なり、メーカーのデータシートを参照する必要があります。

セットでの使用

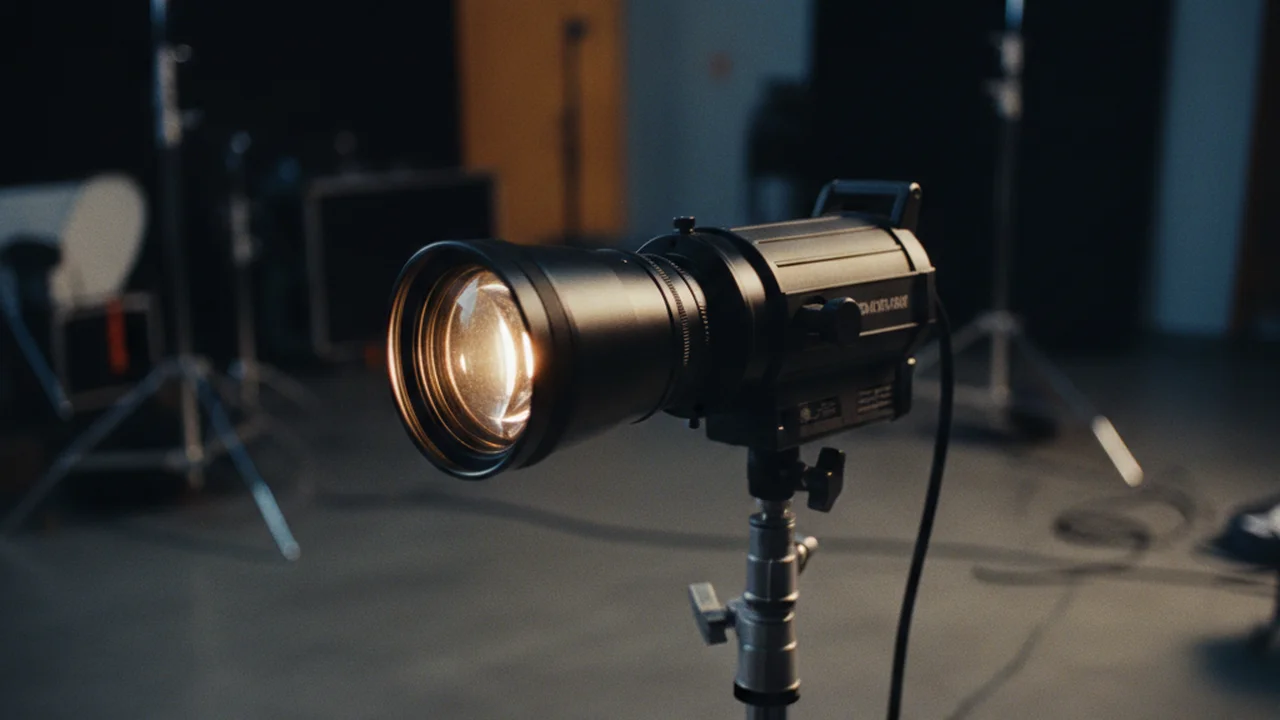

フラッドレンズは、背景、フィルライト、または広範囲の基本照明など、広い範囲を柔らかく照らしたい場合に使用されます。レンズが広がるほど、照らされる面積は大きくなり、同じ光量がより広い範囲に分散されるため、中心の点光強度（ルクス単位の照度）は低くなります。逆に、スポットレンズは、より広い範囲やターゲットを絞ったアクセントのために、より狭く強力なビームを提供します。

ランプ自体を交換することなく、レンズを交換するだけで光の特性が変化するため、フラッド光学系は照明チームにとって、既存のランプをさまざまな要件に迅速に適応させるための柔軟なツールを提供します。
