Lente di Fresnel

Panoramica

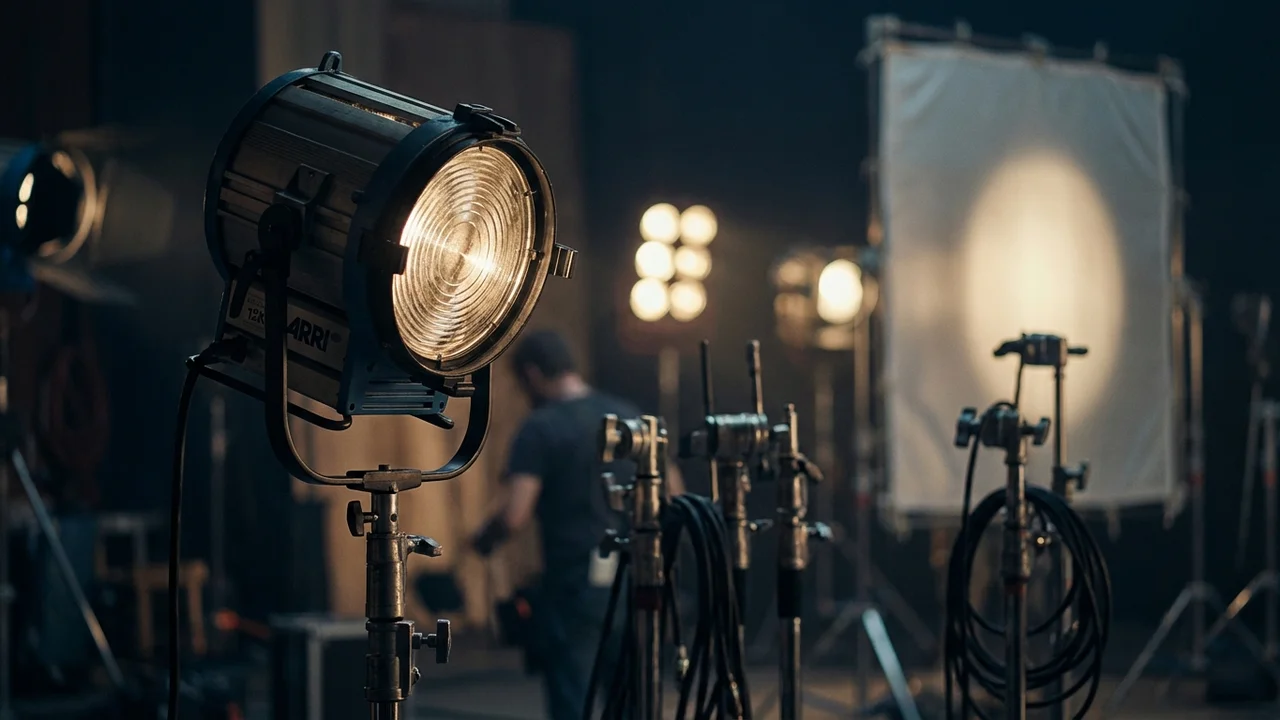

La lente di Fresnel (dal nome del fisico francese Augustin-Jean Fresnel, che sviluppò il principio per i fari negli anni '20 dell'Ottocento) è una lente convergente a gradini. Invece di un corpo di vetro di spessore uniforme, è composta da anelli concentrici simili a prismi (gradini) che replicano l'effetto rifrattivo di una lente di vetro piena, pur rimanendo significativamente più sottile e leggera. Nell'illuminazione cinematografica, "Fresnel" si riferisce sia alla lente stessa sia, in forma abbreviata, all'intero tipo di proiettore ("proiettore Fresnel", "Fresnel"), in cui questa lente si trova davanti alla sorgente luminosa.

La struttura ad anelli visibile dal retro e la superficie esterna solitamente opacizzata (striata) che diffonde ulteriormente la luce sono caratteristiche distintive. Ciò si traduce nel suo caratteristico fascio luminoso: un cono relativamente uniforme con un bordo morbido.

Principio di funzionamento e regolazione del fascio

Il vantaggio principale del proiettore Fresnel è la sua focalizzabilità. La sorgente luminosa e il riflettore possono essere spostati rispetto alla lente, solitamente tramite una manopola o una leva sul retro dell'alloggiamento. Ciò consente di regolare il cono di luce in modo continuo tra due posizioni estreme:

• Spot: Sorgente luminosa vicina alla lente, cono più stretto e intenso.
• Flood: Sorgente luminosa lontana dalla lente, cono più ampio e morbido.

Attraverso questo intervallo di regolazione, un Fresnel copre tipicamente un'area da circa 10-15° (stretto) a circa 50-60° (ampio), a seconda dell'apparecchio; esempi comuni sono l'ARRI 650 Plus (circa 14,5° spot / 52° flood) o l'Aputure F10 (15°-45°). Singoli apparecchi raggiungono spot più stretti o flood più ampi, quindi l'intervallo specifico dipende dal modello. La luce è relativamente costante in intensità su tutta la larghezza del cono e ha un bordo morbido, rendendo il Fresnel adatto come luce principale direzionata e controllabile (Key) nonché come luce diffusa (Wash-Light). Rispetto ai proiettori aperti (Open Face), un Fresnel diffonde significativamente meno luce dispersa (spill).

Tipi e sorgenti luminose

I proiettori Fresnel sono classicamente disponibili con sorgenti luminose al tungsteno (luce a incandescenza, circa 3200 K) e sempre più con motori LED. I Fresnel al tungsteno forniscono una resa cromatica stimata e molto apprezzata, ma generano molto calore. I Fresnel a LED funzionano a temperature più basse e sono spesso variabili per quanto riguarda la temperatura del colore (bi-color o RGB), il che li rende più pratici per set piccoli o chiusi. La lente stessa è, in molti sistemi, un elemento ottico intercambiabile (ad esempio, nei faretti LED modulari, dove una lente Fresnel può essere sostituita con altre ottiche).

Utilizzo sul set

Il Fresnel è uno dei proiettori direzionati più utilizzati nel cinema e in televisione. Grazie al suo cono controllabile, che può variare da un bordo netto a uno morbido, è adatto sia come luce principale (Key) e controluce (Backlight) sia come luce d'accento mirata. Per un'ulteriore modellazione del fascio, le bandiere (Barn Doors) vengono montate direttamente sull'alloggiamento per tagliare la luce dispersa e limitare il fascio con precisione. Accessori comuni includono anche telai per filtri (Gel Frames) per pellicole colorate e correttive, nonché diffusori (Scrims) per ridurre la luminosità. Le classi di apparecchiature comuni vanno da unità compatte (ad esempio, 300 W / 650 W al tungsteno) a grandi Fresnel da studio.
