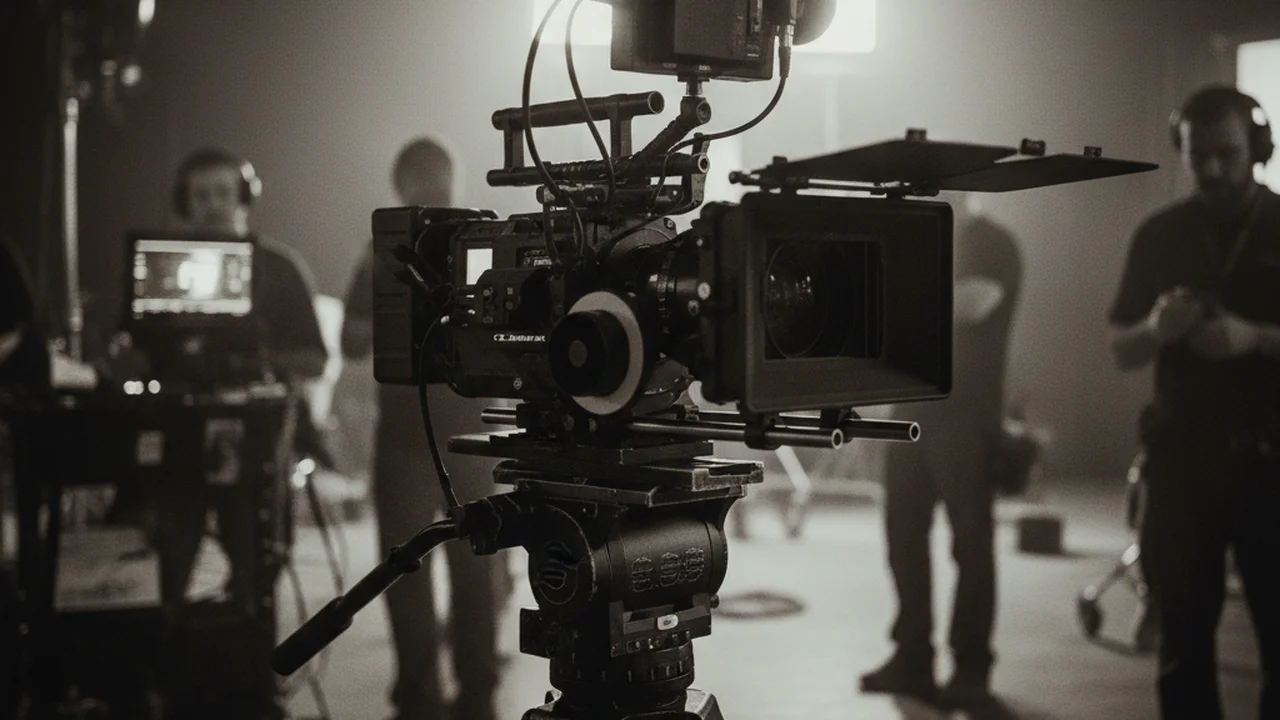

Aste di supporto standardizzate da 19 mm di diametro che formano un sistema di guide sotto la camera per montare matte box, follow focus e accessori.
Le aste da 19 mm (in tedesco anche „19er-Rods“ o Iris-Rods) sono barre portanti rotonde in metallo con un diametro esterno di 19 mm. Vengono inserite a coppie in una piastra di base o bridgeplate sotto la fotocamera e formano un sistema di binari standardizzato a cui vengono fissati accessori ottici e meccanici – soprattutto matte box, follow focus, supporti per obiettivi e staffe per monitor, motori per messa a fuoco remota e batterie.

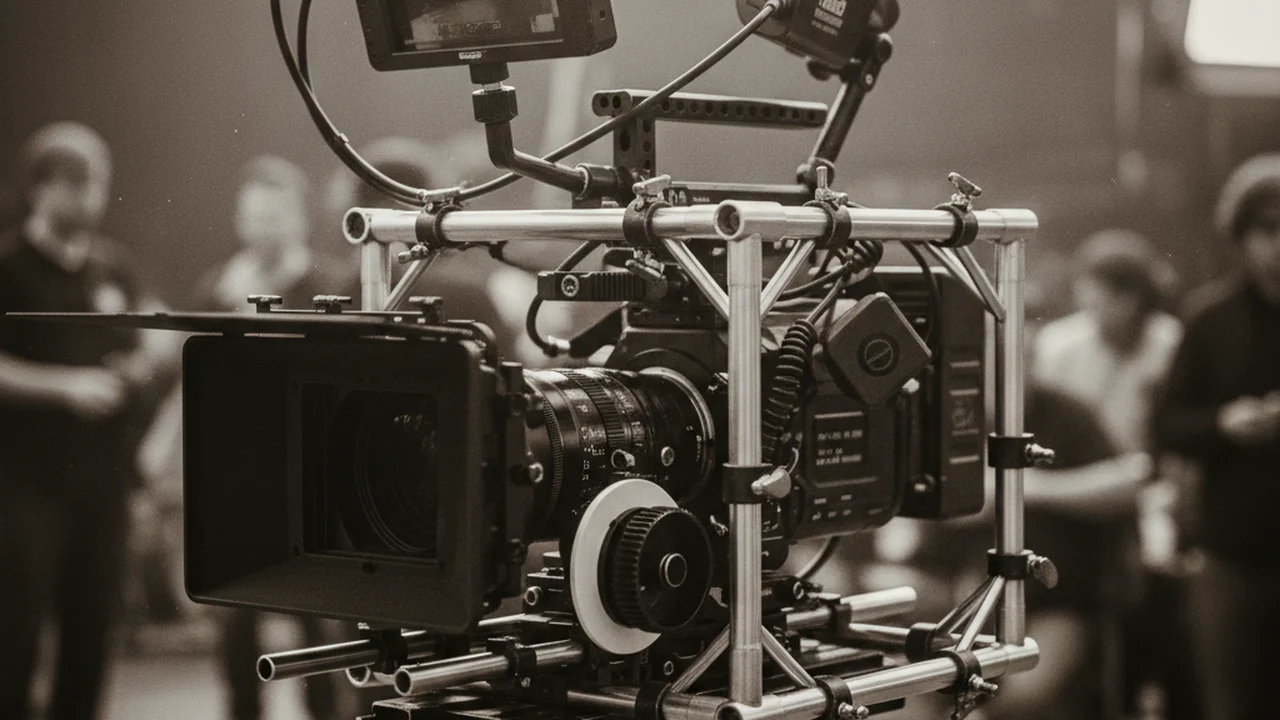

Il sistema da 19 mm è considerato il più robusto tra due standard di aste diffusi. È diffuso nell'ambito cinematografico professionale (cineprese come ARRI Alexa, Sony Venice, RED) ed è progettato per ottiche pesanti e matte box di grandi dimensioni. Il secondo standard, più snello, sono le aste da 15 mm, che si dividono in due varianti: 15 mm Lightweight (LWS) per configurazioni leggere, a spalla e DSLR/mirrorless, e 15 mm Studio.
All'interno dello standard da 19 mm („19mm Studio“) non sono fissati solo il diametro, ma anche la posizione delle aste rispetto all'asse ottico, in modo che gli accessori di diversi produttori siano compatibili tra loro.
| Standard | Diametro asta | Distanza centro-centro | Altezza dall'asse ottico | Posizione rispetto all'asse ottico |
|---|---|---|---|---|
| 19 mm Studio | 19 mm | 104 mm | 120 mm | centrato simmetricamente |
| 15 mm Studio | 15 mm | 100 mm | 118 mm | circa 17,25 mm sfalsato |
| 15 mm LWS (Lightweight) | 15 mm | 60 mm | 85 mm | centrato rispetto al mount |
A differenza del sistema da 15 mm Studio, che è leggermente sfalsato rispetto al centro ottico, il sistema da 19 mm è disposto simmetricamente rispetto all'asse ottico. Le aste più spesse da 19 mm si flettono meno quando gli accessori sporgono molto in avanti, consentendo così carichi maggiori.
Le aste vengono inserite nella piastra di base e fissate con morsetti; la loro lunghezza viene scelta in base alla configurazione – aste corte per un rig compatto, lunghe per configurazioni estese di matte box e accessori. Poiché la distanza e l'altezza delle aste sono standardizzate, è possibile combinare accessori di diversi produttori, purché siano progettati per 19 mm.
Come operatore di macchina, apprezzo i tubi da 19mm per la loro versatilità e affidabilità nella costruzione di rig personalizzati. Mi permettono di garantire una guida della camera stabile ed ergonomica anche in riprese complesse con obiettivi pesanti. La rapida adattabilità del sistema fa risparmiare tempo prezioso durante i cambi di setup tra una ripresa e l'altra.
Dalla mia prospettiva di regista, i tubi da 19mm offrono al mio team di macchina da presa la flessibilità necessaria per prendere decisioni creative spontanee sul set. Se volessi passare rapidamente da una ripresa con stativo a una a mano libera, l'attrezzatura può essere riconfigurata velocemente. Questa flessibilità tecnica supporta notevolmente il mio flusso di lavoro creativo.
L'investimento in un sistema di aste da 19mm di alta qualità si ripaga da solo grazie all'universalità e alla longevità dello standard. Dato che questi componenti sono utilizzabili su diverse camere, i nostri costi per l'attrezzatura si riducono nelle produzioni con vari modelli di camera. La standardizzazione semplifica anche la logistica nelle coproduzioni internazionali.
